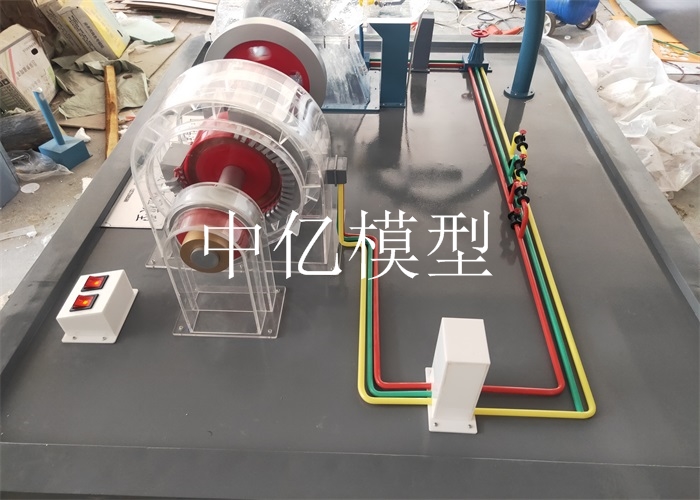

1. 規格尺寸：水斗式水輪機模型1300mm*1000mm×1200mm（臺座750MM高，臺上水輪機組模型長約950mm），其他系統設備按比例加工。品牌:湖南中億模型

2. 參數說明：水斗式水輪機模型的原理、數據、結構等全面解析系統。系統的設備：（包括設備主要部件）全部按照原尺寸進行縮放建模。

3、電源：220V.50HZ,電流≤5A，具有接地保護、漏電保護功能，安全性符合相關的國家標準。

4、模型功能及原理展示：

（1）模型整體采取微縮、結構分色、系統全面、內容準確反映由蝸殼、轉輪、折向器、噴針、導水機構等模塊的系統組成；

（2）整體比例、色彩、內容、功能模擬真實機組，使人具有“身臨其境”的震撼感覺。

5、模型組成部分：臺面、蝸殼、轉輪、折向器、噴針、導水機構、飛輪、剎車、發電機、勵磁機等。

6、模型各系統主要技術參數要求；

（2）用全透明有機玻璃制成整體耐壓蝸殼（蝸殼抗壓強度大于 0.2Mpa），能從各個方位透視各個部件運行動態。如：轉輪、折向器、噴針等。導水機構由噴針和噴嘴組成，導水機構裝置噴管為外控式，噴針控制機構由有機玻璃制作，表面噴銀灰色金屬質感漆，結實、防銹、操作靈活等，操作方式為電控。折向器控制機構用不銹鋼材質和有機玻璃制作，折向器導葉是有機玻璃制成，表面噴銀灰色金屬質感漆，電控方式，做到耐腐防潮，堅固耐用。

（3）轉輪用3D打印機打印成型，噴漆上色，轉輪是一個帶有水斗葉片的圓盤，水斗葉片形似水勺，背后有兩道加強筋，本設備裝有二十個水斗葉片，和不銹鋼軸連在一起，兩邊裝有軸承，在來至噴嘴的水流作用下，沖動轉輪高速運轉，與上下座緊密結合，形成一個整體，做到堅實又防銹。

（4）噴針與折向器調節均為電控開關，按下按鈕即可演示噴針在噴管內移動水流量增加，轉輪的速度就加快，向外移動時水流量減少，轉輪減速直至停機，開啟折向器開關能模擬機組甩負荷時運行狀態：將噴向水斗的射流岔開直至停機，以上控制方式與現場基本一致。

廠部有詳細資料、圖紙、圖片、視頻
